福州市水务工程有限责任公司调流调压阀采购项目询价通知

为了方便下一步福州市水务工程有限责任公司调流调压阀采购项目的采购工作，福州市水务工程有限责任公司现向国内企业进行采购前的市场询价。

一、企业需提供的材料

 1、企业法人营业执照、税务登记证或三证合一的证书（正副本复印件，原件备查）。

2、联系人姓名，电话（格式自拟）。

3、调流调压阀采购项目的市场价（按询价货物一览表产品型号、规格进行报价）

二、询价货物一览表

三、技术标准及要求

一、 项目概述

1.1项目简介

本项目采购的货物主要用于给水安装工程。

1.2采购货物：调流调压阀（配电动执行器）DN600

二、引用标准

1.1执行国家标准、行业规范

供货商提供的产品，在满足下列引用标准的前提下，应满足或髙于本邀请报价文件技术要求的规定。

阀门应符合如下相关标准：

GB/T17241.6-2008 《整体铸铁法兰》

GB/T12221-2005  《金属阀门结构长度》

GB5749-2006、GB/T5750.1～5750.13-2005 《生活饮用水卫生标准生活饮用水标准检验方法》

GB1220-2000 不锈钢棒

GB/T1047-2005 管道元件DN (公差尺寸)的定义和使用

GB/T1048-2005 管道元件PN (公称压力)的定义和使用

GB/T12220-1989 通用阀门标志

GB/T12223-2005 部分回转阀门驱动装置的连接

GB/T12225-2005 通用阀门铜合金铸件技术条件

GB/T12227-2005 通用阀门球墨铸铁件技术条件

GB/T12229-2005 通用阀门碳素钢铸件技术条件

GB/T13927-2008 通用阀门压力试验

GB/T17241.6-1998整体铸铁管法兰

GB/T17241.7-1998 铸铁管法兰技术条件

JB/T106-2004 阀门的标志和涂漆

JB/T5300-1991 通用阀门材料

JB/T7928-1999 通用阀门供货要求

1.2卫生指标:供货商提供的产品，阀门所有零部件、密封件、防腐涂料均不得釆用可能对饮用水造成污染的材料。

1.3主要技术性能：

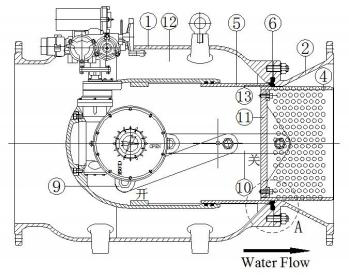

1） 活塞式多功能控制阀的基本原理、结构简图见下图：

活塞阀为直通式结构，主要由阀体、出水阀体、阀座、活塞、鼠笼、阀杆、曲柄、连杆、 轴套、导轨、活塞架、密封圈组成的主阀加上驱动装置、PLC控制系统等组成。通过阀杆旋转

带动曲柄连杆机构驱动装置来实现阀门的启闭，起到调节控制的作用。

阀的调节主要是通过改变关闭件（活塞） 与阀座密封面之间的介质流通面积，从而达到 调节流量（或压力） 之目的。阀体设计为内外圆筒式结构，使该阀之构造更符合水流控制技 术。调节机构为曲柄滑块机构，关闭件滑块为圆筒形的活塞，可在阀体内圆筒里由导轨引导 沿管路中心作轴向运动，因而改变流通面积，以实现控制调节功能。阀体内腔为流线形中心 轴对称流道，使流体在阀体内被很好地引导，水阻小，水头损失低。阀腔内任何位置水流横 断面均为环状。任何位置活塞的环形节流面，确保该阀线性操作特性。曲柄滑块机构操作稳 定可靠，输出扭矩恒定，关闭先快后慢，因而不产生任何水锤。

7、材料

（1)主要零部件材质表

1） 阀体、出水阀体等承压壳体，为一体化铸造成型，并按 GB/T13927-2008强度试验。

2） 阀杆能承受两倍最大操作力矩而不被损坏。

3） 阀座及活塞等密封件为整体铸造成型。

4） 所有与介质接触的零件（除阀体、出水阀体外） 采用不锈材料。

5） 材料的化学成分、力学性能和质量要求符合标准的要求。所有材料卫生条件符合国家 标准（GB/T17219） 要求。

8、传动装置

传动装置包括减速箱、执行机构等附属设施，具有防潮和防水，所有受力部件能经受2  倍以上的额定力矩（启闭阀门时用力过大） 且而无任何损坏，还具有开启轻便灵活，开启圈 数少，不会造成反方向误操作。可保证蝶板能稳定地停留在任意中间位置的效果。传动装置 具有可调节机械限位机构来确保阀门启闭位置准确。驱动装置有良好的脂润滑，免维护。设

备可在-20℃~+60℃环境温度范围内可靠工作。

8.1减速箱

（1） 减速箱采用涡轮蜗杆式齿轮箱； 齿轮箱采用由球墨铸铁制成，法兰底座附件整体浇 铸而成，传动箱密封，防护等级到IP68。具有足够的刚度，能承受所需的力矩，保证阀板在 开启或关闭时的稳定性，以及保证使阀板能稳定地停留在任意开度位置。润滑油脂充满90%  以上的内部剩余空间。传动机构外壳的材质与阀体一致。

（2） 输出法兰严格根据ISO5211标准进行设计；

（3） 所有调流调压阀为顺时针方向转动手轮关闭调流调压阀。调流调压阀方头向上，并 配有手轮。在工作压力下应可以不大于230N ·m的力矩启闭阀门，以易于操作。操作装置应能 保证调流调压阀在最大允许工作压力和最大流速的工况下正常操作。

（4） 有较高的减速比，便于人工操作； 调流调压阀启闭转数（DN≥600） 控制在200~400 转以下。

（5） 采用行星减速装置加蜗轮蜗杆，保证二级传动箱内各零件的加工精度和装配精度， 保证蜗轮蜗杆的自锁功能。所有传动机构的受力部件能经受2倍的额定力矩而无任何损伤，选 择各种速比的二级直齿轮轮减速机构来获得更全面的综合速比，从而达到更高的机械传动效 率。

（6） 在蜗杆两端采用圆锥滚子轴承，以确保蜗轮蜗杆长期平稳运行，抗震性强。

（7） 输出轴套可任意拆卸，方便加工与之相匹配的键槽。

（8） 输出法兰可有选择的重新定位。

（9） 可调节的角行程范围： 0度～90±5度；

（10） 每台调流调压阀的一级箱都配有开、关可调的机械限位机构，驱动装置的各个元   件能够抵抗手轮上较大作用力产生的扭矩并不被损坏。手轮上标有一个箭头以及“开”和“关” 字样。操作机构位于水流方向的左侧，传动部分润滑采用黄油润滑。

（11） 蜗轮材质为球墨铸铁，蜗杆材质为不锈钢。连接开关手轮采用QT450-10，为可卸 式结构，操作方向顺时针为关闭，逆时针为开启。在手轮下部设置锁定螺钉（键槽） 与阀门 传动杆锁定，方头不会在阀门的正常操作时发生脱落。手轮的表面是光滑的，没有毛刺、结 瘤、凹坑等表面质量缺陷。

（12） 驱动机构配有位置指标器，刻度涂有反光涂料，刻度明显清晰。以显示阀盘在各 种开启度下的位置，指示器的读数应用百分数表示（0 ‐100%） ，其最小分度为5%。

（13） 机械限位设立于蜗轮两端，保证阀门安全开关，避免由于误操作导致的驱动机构 被损坏。

（14） 减速箱表面采用优质油漆符合有关标准。

8.2 电动操作机构

电动装置安装在阀体上，安装角度和方向可调整。

电动装置防护等级满足IEC60529标准，防护等级达到IP68，安全防水防尘，适用于户外、

潮湿及水下的工作环境，设备在-20℃～+80℃环境温度范围内可靠工作。

电动装置能够提供全开至全开位置位置信号。

基本参数

在下列情况下活塞式控制阀及其附属设备的所有电气设备应能正常运行：

（1） 控制系统电源

交流电源：

电压： 220V±15%

相数： 单相

频率： 50±3Hz

直流电源： 电压： 220V（-20%～+10%）

承受不低于2倍的额定力矩，所有承载零件无损坏。

电动装置能承受至少15000次连续运行工作的寿命试验。

电动驱动装置在规范规定的最大压差时可靠的操纵阀门。

驱动装置的输出转矩保证在所有规定的条件下可靠的开启和关闭阀门。

驱动装置的输出力矩至少相当于齿轮转轴力矩最大要求值的 1.5 倍。而且，驱动装置在 额定电压 80%时应能正常工作。但驱动装置的最大转矩不超过轴的允许的最大转矩，并装有 安全设备来限制转矩的增大。

电动驱动装置由电动机、轴、减速器和限位开关等组成，与其它附件合为一体，便于直 接安装在支架上。传动杆用连轴法兰连接。

电动执行机构具有可靠完善的保护功能： 过热保护、断相保护、缺相保护及过力矩保护 等。

附1：活塞式调流阀开度压损系数、开度流量曲线

三、递交的方式及时间、地点：

 材料密封递交，送达截止时间：所有材料应于2021年10月19 日17:00（北京时间）之前送达（如材料以快件形式递交，应按规定截止时间前寄达我司），公司具体地址：福州市鼓楼区杨桥西路12号。接收人：林先生，联系电话：0591-83778612。

                                福州市水务工程有限责任公司

 材料部

2021年10月12日
